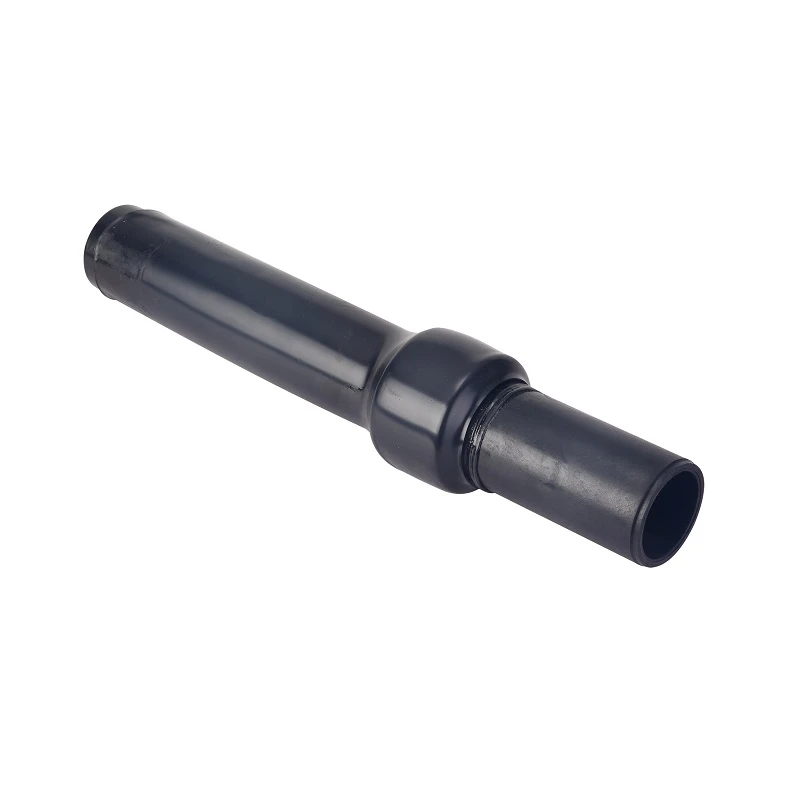

Ocelové přechodové armatury na tupo pro PE a ocelové potrubní systémy

Ocelové přechodové tvarovky na tupo se používají pro připojení potrubí z HDPE k ocelovým potrubním systémům, kde je na polyetylenové straně specifikován tupý tavný spoj. Tvarovka kombinuje PE hrdlový konec s ocelovým spojem a vytváří přechodový bod mezi polyetylenovými a ocelovými komponenty v rámci stejné potrubní sítě.

Tyto armatury jsou široce používány v rozvodech zemního plynu, obecních vodovodech, průmyslových inženýrských systémech a infrastrukturních projektech, kde se potrubí HDPE připojují k ocelovým ventilům, ocelovým potrubním dílům, zařízením pro regulaci tlaku nebo stávajícím ocelovým sítím.

Vlastnosti produktu

Připojení na tupo pro HDPE potrubí

PE konec je určen pro svařování na tupo a lze jej připojit přímo k trubkám PE80 nebo PE100 pomocí standardního zařízení pro svařování na tupo. Svařovaný spoj se stává součástí potrubí a poskytuje kontinuální průtokovou cestu.

Přechod mezi různými materiály potrubí

Ocelové přechodové tvarovky Buttfusion poskytují spojovací bod mezi HDPE a ocelovými systémy, aniž by vyžadovaly výrobu přechodových sestav v terénu.

Vhodné pro-vysokotlaké potrubní aplikace

Tvarovka je běžně specifikována v systémech pro přepravu plynu a vody, kde je vyžadováno bezpečné potrubní spojení a dlouhá životnost.

Kompatibilní s pohřbenými instalacemi

Polyetylenová část nabízí stejnou odolnost proti korozi jako HDPE trubka, takže je vhodná pro podzemní inženýrské sítě a projekty podzemních potrubí.

Tovární-montovaná konstrukce

PE a ocelové profily jsou během výroby trvale spojeny, což pomáhá zajistit rozměrovou konzistenci a snižuje instalační práce na místě.

Dostupné konfigurace

Buttfusion Steel Transition Fittings dodáváme v různých provedeních připojení, včetně:

Přechodové spojky PE na ocel
Buttfusion ocelové přechodové adaptéry
Přechody s PE na ocelovou přírubu
PE to Steel Weld-Koncové tvarovky
Přechodové armatury z PE na uhlíkovou ocel
Přechodové kování z PE na nerez
Přizpůsobené přechodové sestavy

Speciální rozměry a návrhy{0}}specifické pro konkrétní projekty lze vyrobit podle výkresů zákazníka.

Typické aplikace

Distribuční sítě zemního plynu: Používá se tam, kde se PE plynovody připojují k ocelovým přípojkám, izolačním ventilům, tlakovým regulačním stanicím a měřicím zařízením.

Obecní vodovodní systémy: Vhodné pro připojení HDPE přenosových potrubí k ocelovým ventilům, čerpadlům, nádržím a zařízením úpraven.

Průmyslové inženýrské potrubí: Instaluje se do průmyslových vodovodních systémů, sítí chladicí vody a technologických potrubí, kde se používají materiály HDPE i ocel.

Projekty sanace potrubí: Často se volí, když jsou části stárnoucího ocelového potrubí nahrazeny HDPE trubkou při zachování stávající ocelové infrastruktury.

Výstavba infrastruktury: Používá se v inženýrských projektech vyžadujících spolehlivé spojení mezi polyetylenovými a ocelovými potrubními systémy.

Technické specifikace

Položka	Specifikace
Materiál PE	PE100 / PE80
Materiál ocel	Uhlíková ocel nebo nerezová ocel
Způsob připojení	Butt Fusion × Steel
Rozsah velikostí	DN50–DN630
Hodnocení tlaku	PN10–PN25
Platné normy	ISO 4427, ISO 4437, EN 12201, EN 1555
Aplikace	Plyn, voda, průmyslové potrubí

Další velikosti a vlastní konfigurace jsou k dispozici na vyžádání.

Výrobní kapacita

Ocelové přechodové armatury Buttfusion jsou vyrobeny z kvalifikovaných PE materiálů a ocelových součástí. Výroba zahrnuje kontrolu rozměrů, ověřování svařování a rutinní kontroly kvality před odesláním.

Dostupné služby zahrnují:

Standardní a vlastní rozměry
OEM výroba
Produkce-založená na kreslení
Projektová-výroba specifická
Podpora certifikace materiálu
Exportní obaly

Technickou dokumentaci lze zajistit dle požadavků projektu.

Běžná místa instalace

Tyto armatury se běžně instalují na:

Regulační stanice plynu
Zařízení na úpravu vody
Ventilové komory
Čerpací stanice
Připojení služeb inženýrských sítí
Spojení potrubí-v bodech

Poskytují vyhrazený přechod mezi HDPE a ocelovými systémy při zachování kompatibility se standardními postupy instalace na tupo.

Vyžádejte si technické informace

Pokud jde o rozměry, jmenovité tlaky, typy ocelových spojů nebo konkrétní požadavky projektu-, zašlete nám své specifikace potrubí nebo technické výkresy.

Náš tým může poskytnout údaje o produktech, podrobnosti o rozměrech a doporučení pro montáž na základě požadavků vaší aplikace.
